光纜是以光纖為載體，以光波為傳輸媒介的光纖通信纜。也是因?yàn)楣饫w的出現和應用，才讓信息時代發展的更加迅速，即使隔著大洋彼岸也能溝通、聯系。雖然說室外光纜除了一層金屬保護層外，沒有其他金屬，回收價值低，多數直埋于地下，維護成本高、更換成本高。所以為了室外光纜能達到設計使用壽命，環境適應性試驗就顯得尤為重要。



　　溫度循環檢測是光纜必做的環境適應性試驗之一，通過試驗箱模擬的環境，確定光纜在溫度變化時的穩定性，以及評估松套管或其他獨立光纜元構件的質量是否達到預期指標。



　　溫度循環檢測設備：高低溫濕熱試驗箱



　　適用于汽車配件、電纜、電子電氣等行業產品或材料的性能評價及分析。



　　溫度循環檢測的實施



　　1、光纜試驗前預處理

　　選擇規定長度的光纜，松繞在大直徑成圈、帶柔軟層的纜盤或簡易張力裝置上。

　　光纜的兩端及測量設備都應置于高低溫濕熱試驗箱外，避免對試驗造成影響。

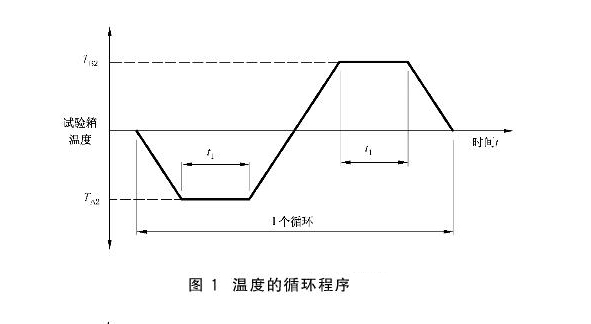

　　2、溫度循環檢測步驟

　　（1）將處于環境溫度下的試樣放入相同環境溫度的高低溫濕熱試驗箱內。

　　（2）除非另有規定，應把試驗箱內的溫度降低至低溫T(A2)，冷卻速率不得超過60℃/h。

　　（3）在試驗箱內的溫度達到穩定之后，試樣應暴露于該低溫環境下適當時間t(1)。

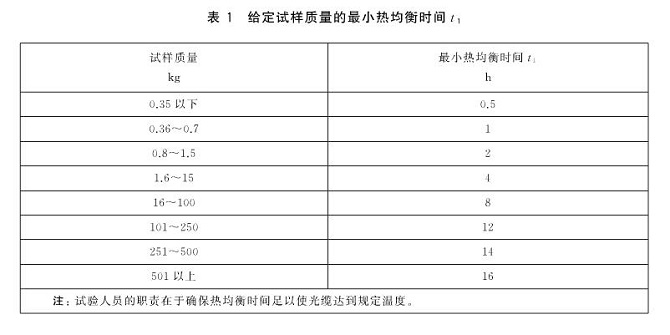

　　（4）最小熱均衡時間見下表，無論如何，熱均衡時間t(1)，應足以使光纜的均衡達到規定的溫度。

　　（5）除非另有規定，試驗箱內的溫度升至T(B2)，升溫速率不得超過60℃/h。

　　（6）在試驗箱內的溫度達到穩定之后，試樣應暴露于該低溫環境下適當時間t(1)。

　　（7）以適當?shù)睦鋮s速率把試驗箱內的溫度降為室溫溫度。

 　　以上步驟構成一個循環，循環與循環之間的節點，不需要熱均衡，而且不進行測量。



　　3、光纜合格判定依據

　　試驗后光纜無斷裂、衰減劣化或物理?yè)p傷為合格。



　　4、不確定因素項

　　光纜試樣長度、溫度限制、循環次數。以上皆有試驗用戶自行決定。



　　參考標準：光纜環境性能試驗方法 GB/T 7424.22-2021



　　相關標準：GB/T 2423.22-2012 環境試驗 第二部分：試驗方法 試驗N：溫度變化
